1.2.1 THC插裝技術

1.元器件引腳成型

DIP器件在插裝之前需要對引腳進行整形

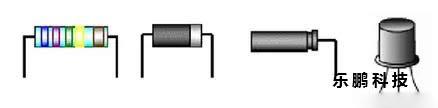

（1）手工加工的元器件整形：彎引腳可以借助鑷子或小螺絲刀對引腳整形，如下圖所示。

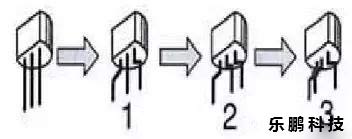

2）機器加工的元器件整形：元器件的機器整形是用專用的整形機械來完成，其工作原理是，送料器用震動送料方式送物料，（比如說插件三極管）用分割器定位三極管，第一步先把左右兩邊的引腳折彎成型；第二步將中間引腳向后或向前折彎成型。如下圖所示。

2.元器件插裝

通孔插裝技術分為手工插裝和自動機械設備插裝

（1）手工插裝、焊接，應該先插裝那些需要機械固定的元器件，如功率器件的散熱架、支架、卡子等，然后再插裝需焊接固定的元器件。插裝時不要用手直接碰元器件引腳和印刷板上的銅箔。

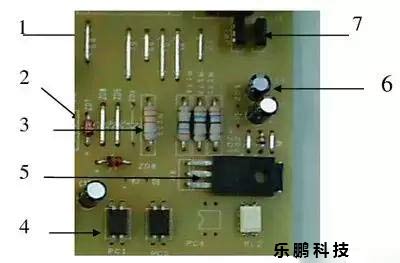

（2）機械自動插件（簡稱AI）是當代電子產品裝聯中較先進的自動化生產技術。自動機械設備插裝應該先插裝那些高度較低的元器件，后安裝那些高度較高的元器件，貴重的關鍵元器件應該放到最后插裝，散熱架、支架、卡子等的插裝，要靠近焊接工序。PCB元器件裝配順序如下圖所示。

1.2.2波峰焊

（1）波峰焊工作原理

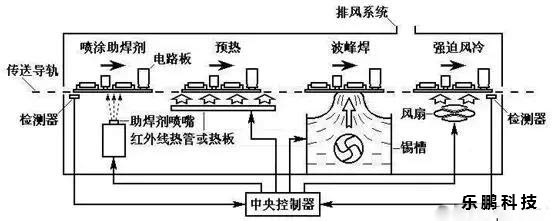

波峰焊是種借助泵壓作用，使熔融的液態焊料表面形成特定形狀的焊料波，當插裝了元器件的裝聯組件以定角度通過焊料波時，在引腳焊區形成焊點的工藝技術。組件在由鏈?zhǔn)絺魉蛶魉偷倪^程中，先在焊機預熱區進行預熱(組件預熱及其所要達到的溫度依然由預定的溫度曲線控制)。實際焊接中，通常還要控制組件面的預熱溫度，因此許多設備都增加了相應的溫度檢測裝置(如紅外探測器)。預熱后，組件進入鉛槽進行焊接。錫槽盛有熔融的液態焊料，鋼槽底部噴嘴將熔碰焊料噴出定形狀的波峰，這樣，在組件焊接面通過波時就被焊料波加熱，同時焊料波也就潤濕焊區并進行擴展填充，終實現焊接過程。其工作原理如下圖所示。

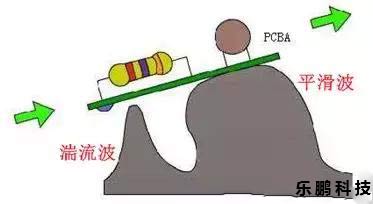

波峰焊是采用對流傳熱原理對焊區進行加熱的。熔融的焊料波作為熱源，一方面流動以沖刷引腳焊區，另一方面也起到了熱傳導作用，引腳焊區正是在此作用下加熱的。為了保證焊區升溫，焊料波通常具有一定的寬度，這樣，當組件焊接面通過波時就有充分的加熱、潤濕等時間。傳統的波峰焊中，一般采用單波，而且波比較平坦。隨著鉛焊料的使用，目前多采取雙波形式。如下圖所示。

元器件的引腳為固態，焊料浸入金屬化通孔提供了條途徑。當引腳接觸到焊料波后，借助于表面張力的作用，液態焊料沿引腳和孔壁向上爬升。金屬化通孔的毛細管作用進步促進了焊料的爬升。焊料到達PcB部焊盤后，在焊盤的表面張力作用下鋪展開來。上升中的焊料排出了通孔中的焊劑氣體和空氣，從而填充了通孔，在冷卻后終形成了焊點。

（2）波峰焊機的主要部件構成

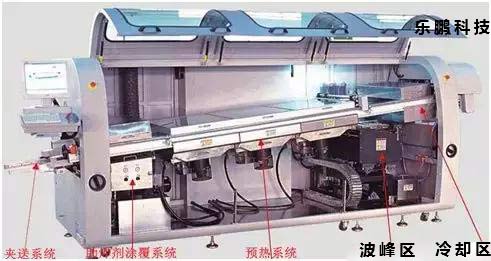

一臺波峰焊機，主要由傳送帶、加熱器、錫槽、泵、助焊劑發泡（或噴霧）裝置等組成。主要分為助焊劑添加區、預熱區、焊接區、冷卻區，如下圖所示。

1.2.3 波峰焊與回流焊的主要區別

波峰焊與回流焊的主要區別在于焊接中的加熱源和焊料的供給方式不同。波峰焊中，焊料在槽中被預先加熱熔化狀態，泵起的焊料波起著熱源和提供焊料的雙重作用。熔融的焊料波使PCB的通孔、焊盤和元器件引腳被加熱，同時也為形成焊點提供了所需的焊料。在回流焊中，焊料(焊錫膏)是被預先定量分配到PCB的焊區上，回流時熱源的作用在于使焊料重新被熔化。

1.3選擇性波峰焊接工藝介紹

波峰焊設備發明至今已有50多年的歷史了，在通孔元器件電路板的制造中具有生產效率高和產量大等優點，因此曾經是電子產品自動化大批量生產中最主要的焊接設備。但是，在其應用中也存在有一定的局限性：

（1）焊接參數不同。

同一塊線路板上的不同焊點因其特性不同(如熱容量、引腳間距、透錫要求等），其所需的焊接參數可能大相徑庭。但是，波峰焊的特點是使整塊線路板上的所有焊點在同一設定參數下完成焊接，因而不同焊點間需要彼此“將就”，這使得波峰焊較難完全滿足高品質線路板的焊接要求；

（2）運行成本較高。

在傳統波峰焊的實際應用中，助焊劑的全板噴涂和錫渣的產生都帶來了較高的運行成本；尤其是無鉛焊接時，因?yàn)闊o鉛焊料的價格是有鉛焊料的3倍以上，錫渣產生所帶來的運行成本增加是很驚人的。此外，無鉛焊料不斷熔解焊盤上的銅，時間一長便會使錫缸中的焊料成分發生變化，這需要定期添加純錫和昂貴的銀來加以解決；

（3）維護與保養麻煩。

生產中殘余的助焊劑會留在波峰焊的傳送系統中，而且產生的錫渣需要定期清除，這些都給使用者帶來較為繁復的設備維護與保養工作；

......

諸如此類的原因，選擇性波峰焊應運而生。

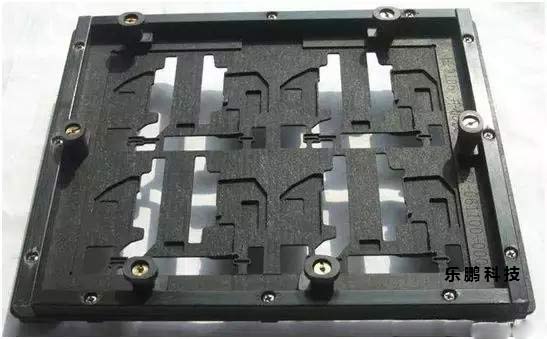

所謂的PCBA選擇性波峰焊接還是采用原來的錫爐，所不同的是板子需要放到過錫爐載具/托盤(carrier)之中，也就是我們常說的過爐治具，如圖下所示。

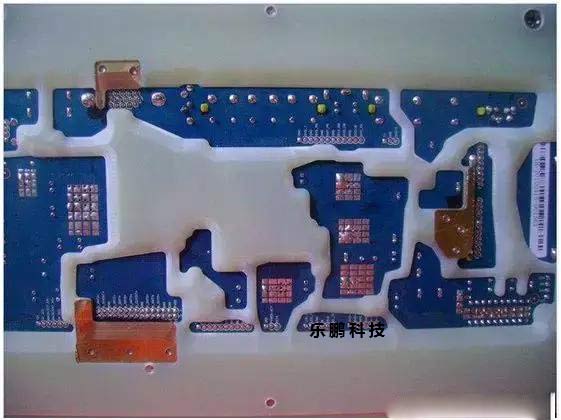

然后將需要波峰焊接的零件露出來沾錫而已，其他的零件則用載具包覆保護起來，如下圖所示。這有點像是在游泳池中套上救生圈一樣，被救生圈覆蓋住的地方就不會沾到水，換成錫爐，被載具包覆的地方自然就不會沾到錫，也就不會有重新融錫或掉件的問題。
