1.1回流焊工藝流程

回流焊接是指通過融化預先印刷在PCB焊盤上的錫膏，實現表面組裝元器件焊端或引腳與PCB焊盤之間機械和電器連接的一種軟釬焊工藝。其工藝流程為：印刷錫膏--smt貼片--回流焊接，如下圖所示。

1.1.1錫膏印刷

其目的是將適量的錫膏均勻的施加在PCB的焊盤上，以保證貼片元器件與PCB相對應的焊盤再回流焊接時，達到良好的電器連接，并具有足夠的機械強度。

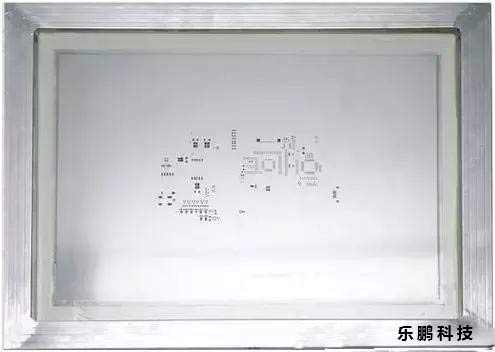

怎么樣保證焊膏均勻的施加在各焊盤上呢？我們需要制作鋼網。錫膏通過各焊盤在鋼網上對應的開孔，在刮刀的作用下將錫均勻的涂覆在各焊盤上。鋼網圖實例如下圖所示。

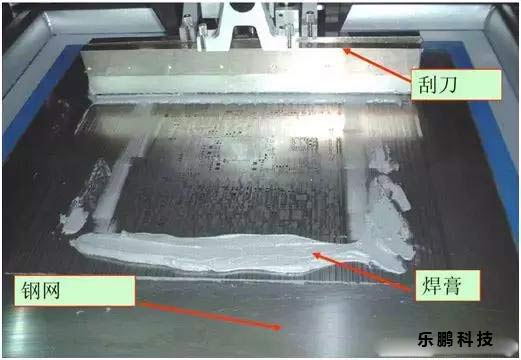

錫膏印刷示意圖如下圖所示。

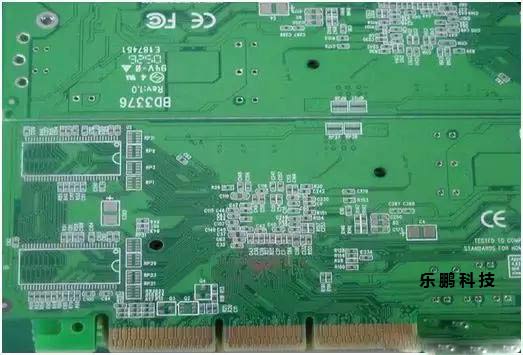

印刷好錫膏的PCB如下圖所示。

1.1.2貼片

本工序是用貼裝機將片式元器件準確的貼裝到印好錫膏或貼片膠的PCB表面相應的位置。

貼片機按照功能可分為兩種類型：

A高速機：適用于貼裝小型大量的組件：如電容，電阻等，也可貼裝一些IC組件，但精度收到限制。

B泛用機：適用于貼裝異性的或精密度高的組件：如QFP，BGA，SOT，SOP，PLCC等。

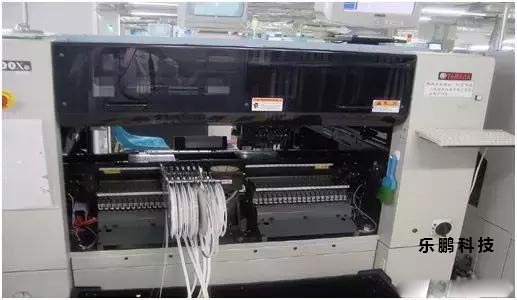

貼片機設備圖如下圖所示。

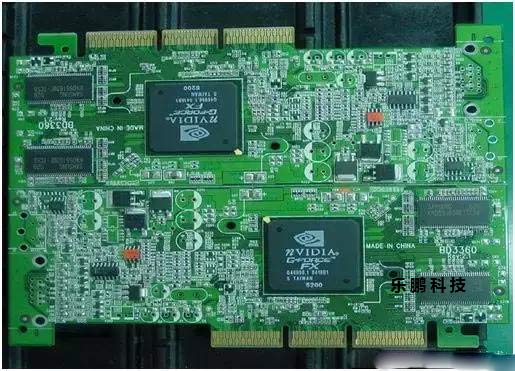

貼片后的PCB如下圖所示。

1.1.3回流焊接

回流焊是英文Reflow Soldring的直譯，是通過熔化電路板焊盤上的錫膏，實現表面組裝元器件焊端與PCB焊盤之間機械與電氣連接，形成電氣回路。

回流焊作為SMT生產中的關鍵工序，合理的溫度曲線設置是保證回流焊質量的關鍵。不恰當?shù)臏囟惹€會使PCB板出現焊接不全、虛焊、元件翹立、焊錫球過多等焊接缺陷，影響產品質量。

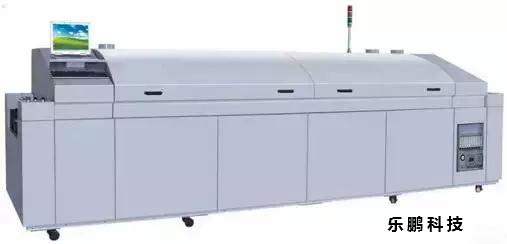

回流焊接爐設備圖如下圖所示。

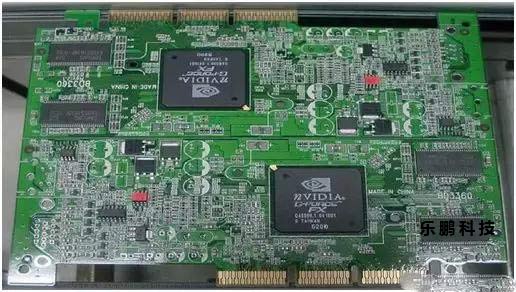

經過回流爐，回流焊接完成的PCB如下圖所示。

1.2波峰焊工藝流程 波峰焊一般是針對于插件器件的一種焊接工藝。是將熔融的液態焊料，借助于泵的作用，在焊料槽液面形成特定形狀的焊料波，插裝了元器件的PCB在傳送鏈上經過某一特定的角度以及一定的浸入深度穿過焊料波峰而實現焊點焊接的過程，如下圖所示。

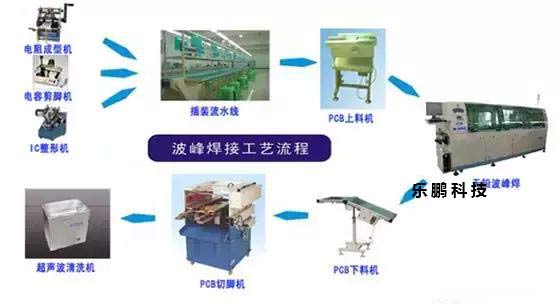

其一般工藝流程為：器件插裝--PCB上料--波峰焊--PCB下料--DIP引腳修剪--清洗，如下圖所示。
