SMT為表面貼裝技術, 最早源自二十世紀六十年代，就是在PCB上直接裝配SMD的零件，最大的優點是其每一零件之單位面積上都有極高的布線密度,并且縮短連接線路，從而提高電氣性能。接下來小編帶你快速了解SMT工藝流程！

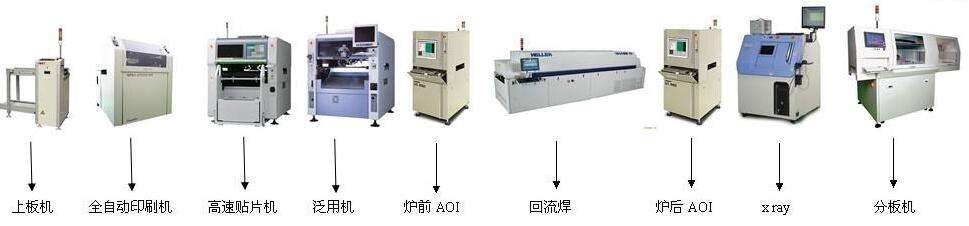

一、SMT產線：

二、  1.編程序調貼片機

按照客戶提供的樣板BOM貼片位置圖，進行對貼片元件所在位置的坐標進行做程序。然后與客戶所提供的SMT貼片加工資料進行對首件。

膏

將錫膏用鋼網漏印到PCB板的焊盤上，為元器件的焊接做準備。所用設備為絲印機(印刷機)，位于SMT貼片加工生產線的最前端。

4.貼片

將電子元器件SMD準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中絲印機的后面。貼片機又分為高速機和泛用機。

高速機：用于貼引腳間距大，小的元件。

泛用機：貼引腳間距小(引腳密)，體積大的組件。

 溫錫膏融化

主要是將錫膏通過高溫融化，冷卻后使電子元件SMD與PCB板牢固焊接在一起，所用設備為回流焊爐，位于SMT生產線中貼片機的后面。

6.清洗

其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置可以不固定，可以在線，也可不在線。

8.目檢

人工檢測檢查的著重項目：PCBA的版本是否為更改后的版本;客戶是否要求元器件使用代用料或指定廠牌、牌子的元器件;IC、二極管、三極管、鉭電容、鋁電容、開關等有方向的元器件方向是否正確;焊接后的缺陷：短路、開路、假件、假焊。

10.包裝

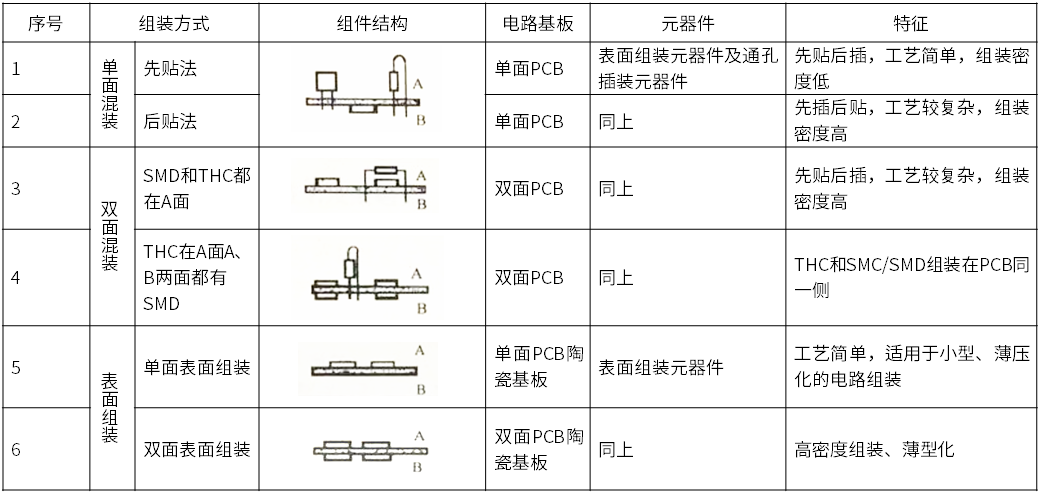

SMT的組裝方式及其工藝流程主要取決于表面組裝組件(SMA)的類型、使用的元器件種類和組裝設備條件。大體上可將SMA分成單面混裝、雙面混裝和全表面組裝3種類型共6種組裝方式。不同類型的SMA其組裝方式有所不同，同一種類型的SMA其組裝方式也可以有所不同。

根據貼片加工組裝產品的具體要求和組裝設備的條件選擇合適的組裝方式，是高效、低成本組裝生產的基礎，也是SMT工藝設計的主要內容。

1.第一類是單面混合組裝，即SMC/SMD與通孔插裝元件(17HC)分布在PCB不同的一面上混裝，但其焊接面僅為單面。這一類組裝方式均采用單面PCB和波峰焊接(現一般采用雙波峰焊)工藝，具體有兩種組裝方式。

(1)先貼法。第一種組裝方式稱為先貼法，即在PCB的B面(焊接面)先貼裝SMC/SMD，而后在A面插裝THC。

(2)后貼法。第二種組裝方式稱為后貼法，是先在PCB的A面插裝THC，后在B面貼裝SMD。

第二類是雙面混合組裝，SMC/SMD和THC可混合分布在PCB的同一面，同時，SMC/SMD也可分布在PCB的雙面。雙面混合組裝采用雙面PCB、雙波峰焊接或再流焊接。在這一類組裝方式中也有先貼還是后貼SMC/SMD的區別，一般根據SMC/SMD的類型和PCB的大小合理選擇，通常采用先貼法較多。該類組裝常用兩種組裝方式。

(1)SMC/SMD和FHC同側方式。SMC/SMD和THC同在PCB的一側。

(2)SMC/SMD和IFHC不同側方式。把表面組裝集成芯片(SMIC)和THC放在PCB的A面，而把SMC和小外形晶體管(SOT)放在B面。

這類組裝方式由于在PCB的單面或雙面貼裝SMC/SMD，而又把難以表面組裝化的有引線元件插入組裝，因此組裝密度相當高。

3.第三類是全表面組裝，在PCB上只有SMC/SMD而無THC。由于目前元器件還未完全實現SMT化，實際應用中這種組裝形式不多。這一類組裝方式一般是在細線圖形的PCB或陶瓷基板上，采用細間距器件和再流焊接工藝進行組裝。它也有兩種組裝方式。

(1)單面表面組裝方式。采用單面PCB在單面組裝SMC/SMD。

(2)雙面表面組裝方式。采用雙面PCB在兩面組裝SMC/SMD，組裝密度更高。
