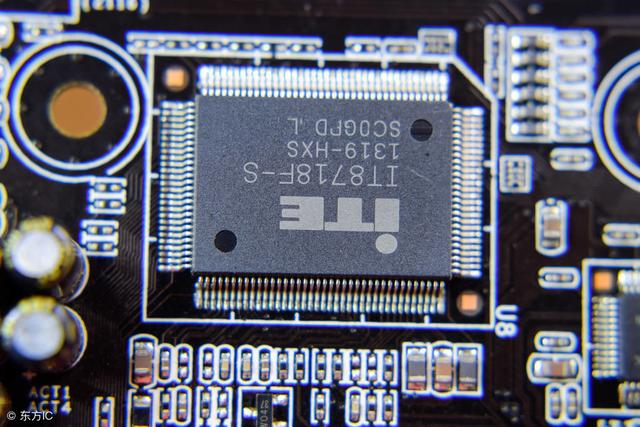

在電路板中有不少絲印,它的用處有三種,一種是元件封裝外框標識,第二種是元件標號,比如R1,R2,U1,U2之類的是為了給元件一個編號,方便調試識別。第三種就是PCB板號,版本,公司LOGO,安全標識等等

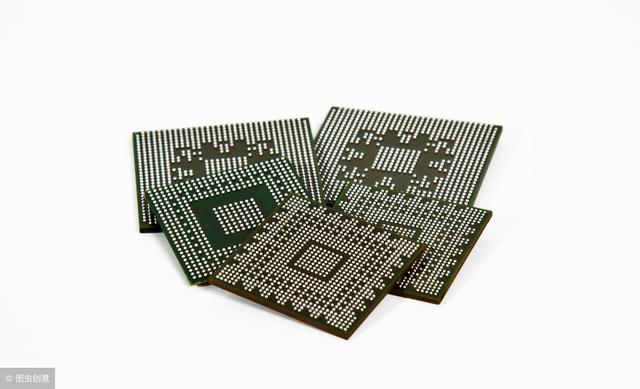

然而這個絲印,有時可不能亂畫,隨便哪添一點就會對生產產生影響。特別是BGA芯片,你先看下面的圖。

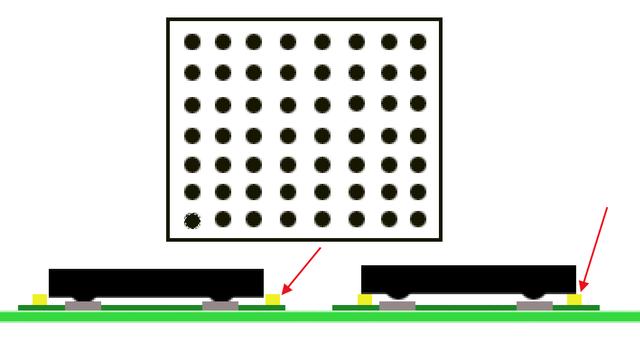

黃色的那個就是絲印,灰色的是錫膏,深綠色的是阻焊。左邊的絲印在BGA芯片的外面,右邊的絲印在BGA芯片里面。能看出來 嗎?什么問題。右邊的BGA芯片被絲印抬高了,灰色的錫膏厚度就不夠了,這樣就可能在SMT時這個BGA芯片就虛焊了。這個你以前注意過沒!
所以BGA芯片的外形框一定要比BGA芯片大一點,不能小于BGA,在BGA里面也不能畫任何絲印。絲印畫上去說不定就會產生這種問題。
