QFN（QuadFlatNo-leadPackage，方型偏平無腳位封裝）是這種焊盤外形尺寸小、體積小、以塑料當做密封件的新興的表面層貼片芯片封裝新技術。是因?yàn)榈锥酥醒氪笃芈兜暮副P被焊接到pcb線路板的導熱焊盤上，促使QFN具備極好的電和熱特性。封裝四側配備有電級接點，是因?yàn)闊o腳位，貼片占據面積比QFP小，高度比QFP低。可是，當印刷基板與封裝相互之間造成載荷時，在電級觸碰處就不可以獲得減輕，因而電級接點難以保證像QFP的腳位那么多，通常從14到100上下。QFN封裝元器件的原材料首要有陶瓷和塑料二種。當有LCC標注時大部分全部都是陶瓷QFN。電級接點中心距1.27Mm；塑料QFN要以玻璃環氧樹脂印刷基板基材的這種成本低封裝，電級接點中心距除1.27Mm外，也有0.65Mm和0.5Mm二種。

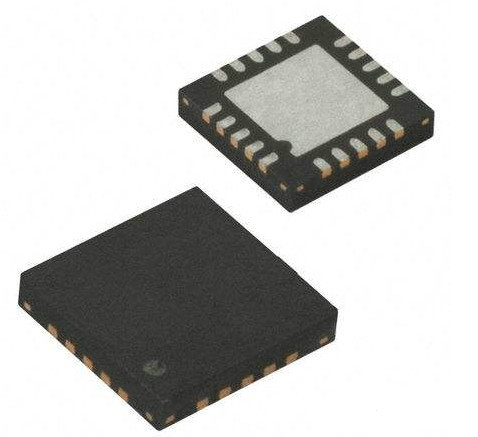

QFN是這種無腳位封裝，呈方形或矩形，封裝底端中央部位有個大面積露出的焊盤，具備導熱的作用，在大焊盤的封裝外圍有實現電氣連接的導電性焊盤。是因?yàn)镼FN封裝不像傳統的SOIC與TSOP封裝那么具備鷗翼狀引線，內部腳位與焊盤相互之間的導電性相對路徑短，自感系數及其封裝體內走線內阻很低，因此，它能出示非凡的機械強度。除此之外，它還根據露出的引線框架焊盤出示了出色的導熱特性，該焊盤具備直接導熱的通道，用于釋放封裝內的熱量。通常，將導熱焊盤直接焊接在電路板上，并且pcb線路板中的導熱過孔有助于將多余的功率擴散到銅接地板中，因此吸收多余的熱量。下圖所示是這種采用pcb線路板焊接的露出導熱焊盤的QFN封裝。是因?yàn)轶w積小、很輕，再加杰出的機械強度和熱特性，這種封裝特別合適任何一個對外形尺寸、重量和特性都有要求的使用。

你能模糊地把它當做這種縮小的PLCC封裝，大家以32腳位的QFN與傳統的28腳位的PLCC封裝比較為例，面積（5Mm×5Mm）縮小了84%，厚度（0.9Mm）下降了80%，重量（0.06g）減輕了95%，電子封裝寄生效用也下降了50%。因此，QFN封裝適合使用在手機上、數碼照相機、手持終端及其別的便攜中小型電子產品的高密度印刷線路板上。

QFN封裝的首要特點有：

1.是指表面層貼片型封裝之一；

2.無腳位焊盤設計占據更小的pcb線路板面積；

3.部件十分?。?lt;1Mm），可滿足對空間有嚴格管理的使用；

4.極低的特性阻抗、自感，可滿足髙速或是微波的使用；

5.具備優良的熱特性，根本原因底端有大面積導熱焊盤；

6.很輕，合適便攜使用；

7.無腳位設計。
