光繪文件

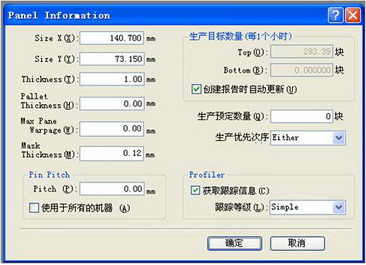

1．提交的文件中要注明板長、板寬、板厚以及拼板數據（包括拼板方式,拼板數量，拼板方向），以便制作程序。

2．需提供完整的鋼網文件（包括：阻焊層、線路層、鉆孔層、貼片層、絲印層）。

（1）SMT貼片加工廠的工程師需將光繪文件發送鋼網公司制作鋼網。

（2）SMT貼片加工廠的工程師可從光繪文件絲印層提取圖紙信息，供工程師編程、調機及品質核對。

3. 最好能提供PCB板廠的投板文件，以便確認相關工藝。

4. 客供的鋼網存在問題，不符合工廠的鋼網規范，存在品質隱患。

5. 請盡量勿將不同板的開在同一個鋼網上，避免用力不均而出現印刷不良，特別是板子的四周邊緣位置。

絲印圖/裝配圖

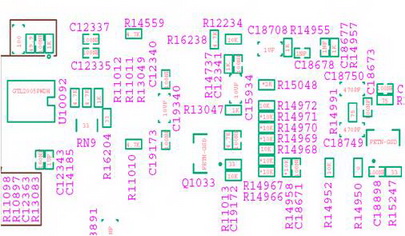

1、絲印圖需清晰可辨，與PCB焊盤一致，非鏡像文件。

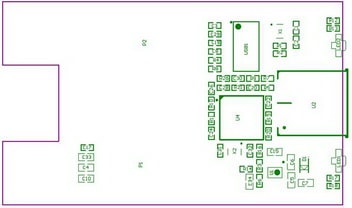

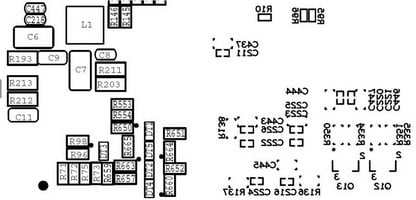

           絲印圖規范、清晰---OK                    絲印圖為鏡像文件---NG

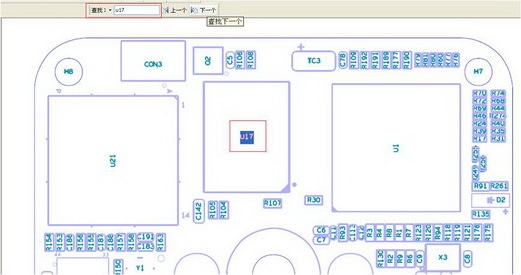

2、絲印圖上要有位號標示，可以用查找功能定位器件位號。

3、絲印圖中最好有器件參數值標識，以便首件檢測。

4、絲印圖中器件pin 1 或極性方向要標識清晰。

坐標數據

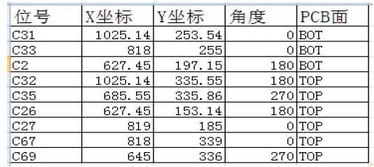

坐標數據也就是MARK點和貼片元件的坐標。

坐標需包含五項內容：1：位號 2：X坐標 3：Y坐標 4：角度 5：配置面

PCB規范

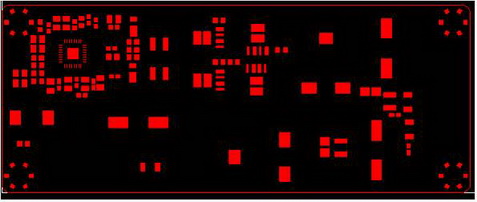

1.PCB的MARK點離板邊需大于4mm。

2.MARK點設計時請避免對稱。

3.拼板時小板請做MARK點。

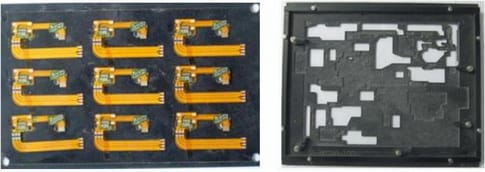

4.厚度0.8mm以下的PCB和FPC板，要根據拼板后板子的強度來決定是否做制具。

5.如元件離板邊小于4MM且不能貼裝時則需要做治具。

6.PCB來料標簽上請注明板名和樂鵬的焊接編碼以便溝通。
